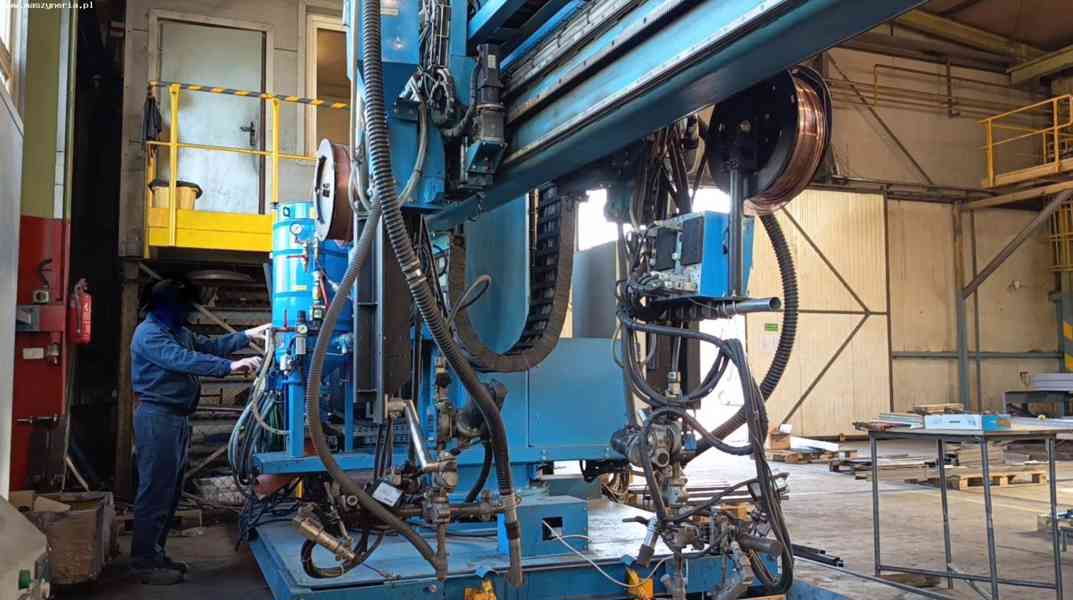

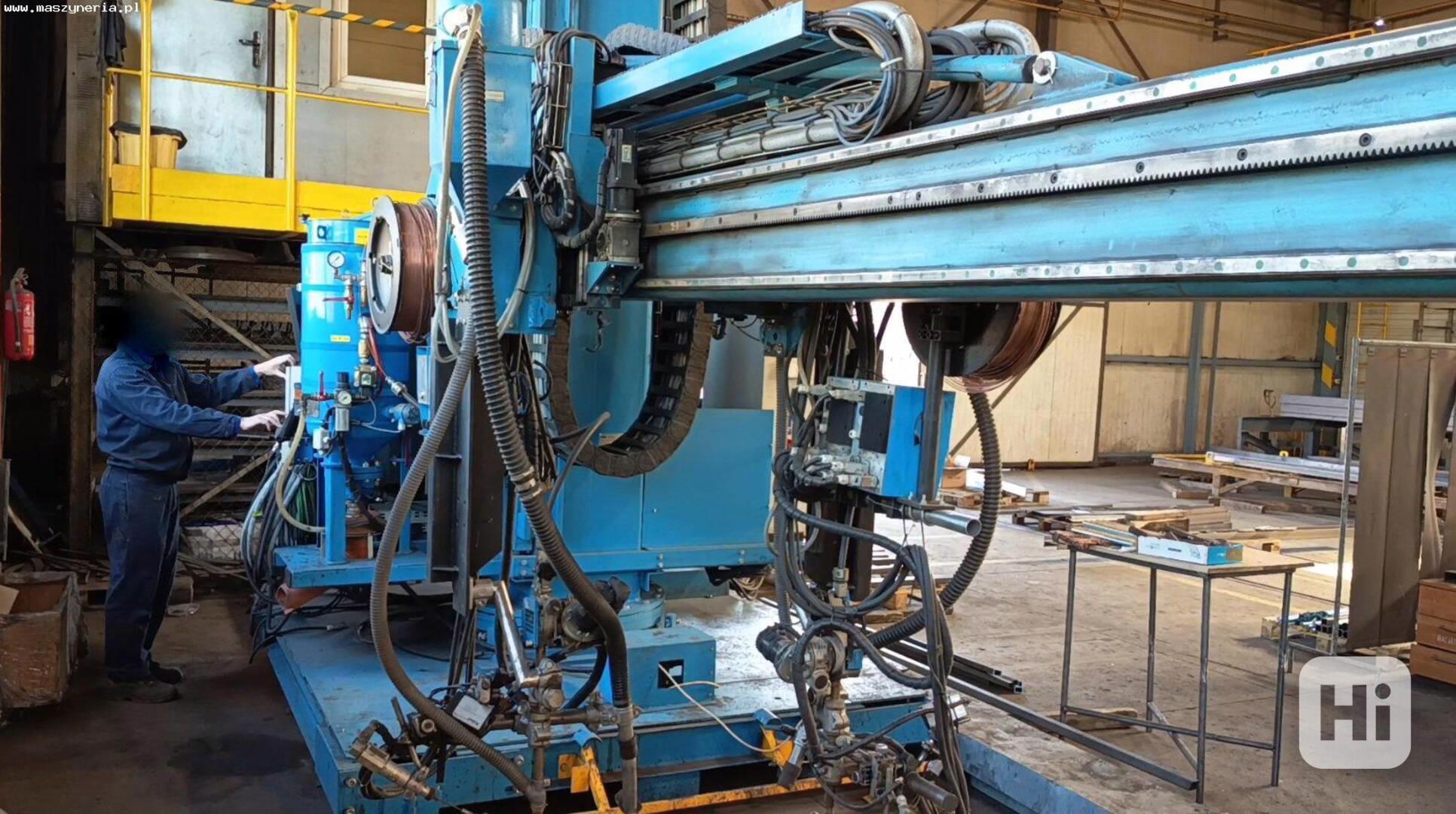

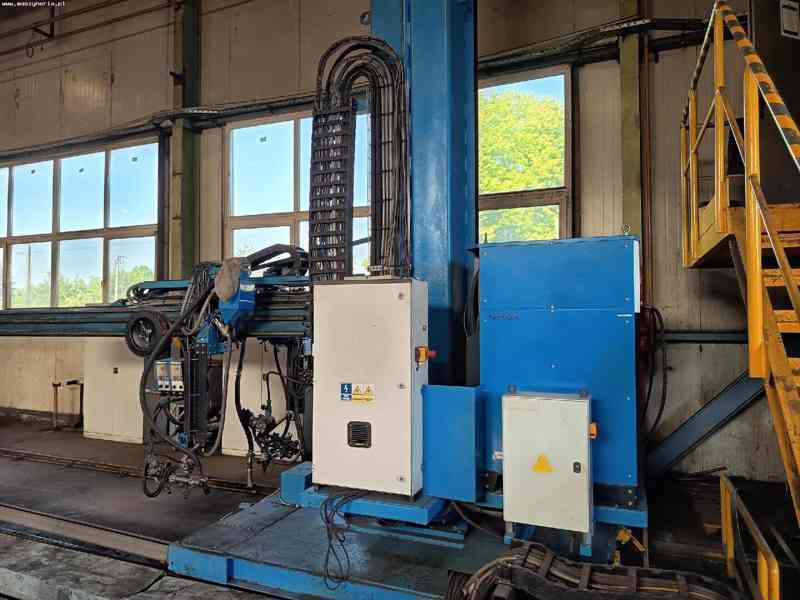

Svařovací sloup AIR LIQUIDE CB MATIC SM 42X43

Svařovací sloup AIR LIQUIDE CB MATIC SM 42X43 byl vyroben v roce 2016 ve Francii společností Air Liquide Welding (nyní Lincoln Electric). Stroj určený pro přesné obvodové a podélné svařování je ideálním řešením pro společnosti specializující se mimo jiné na výrobu ocelových konstrukcí, potrubí, nádrží a věží větrných turbín.

Svařovací stanice AIR LIQUIDE je plně kompletní a skládá se z následujících součástí:
– svařovací sloup CB-MATIC SM 42X43
– invertorová svářečka STARMATIC 1200i AC/DC

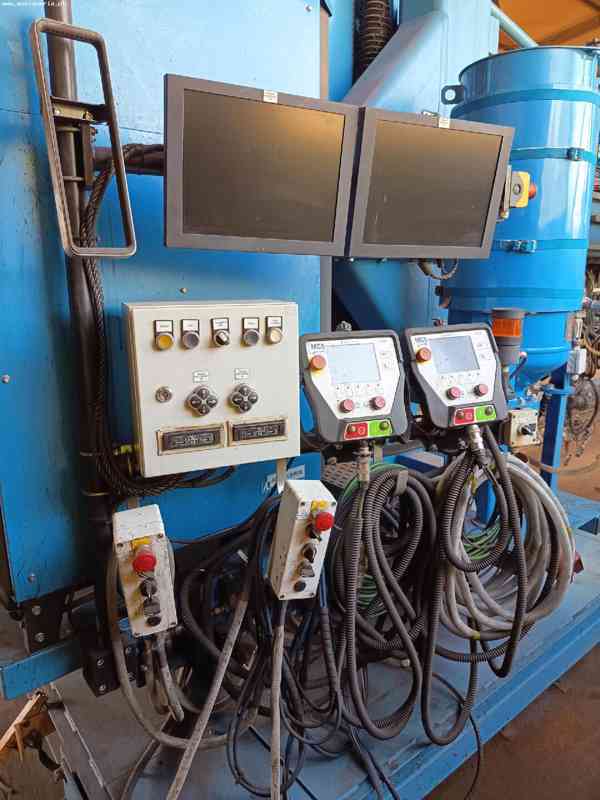

– řídicí jednotka MC5

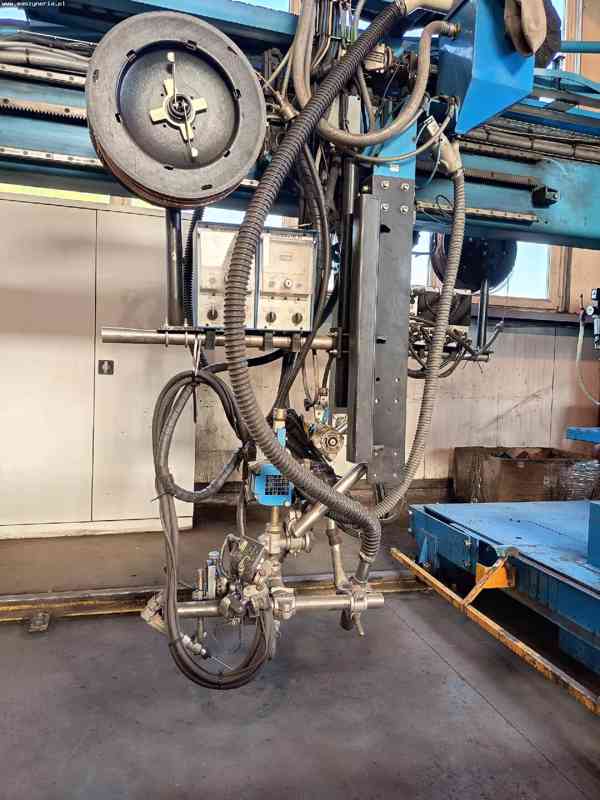

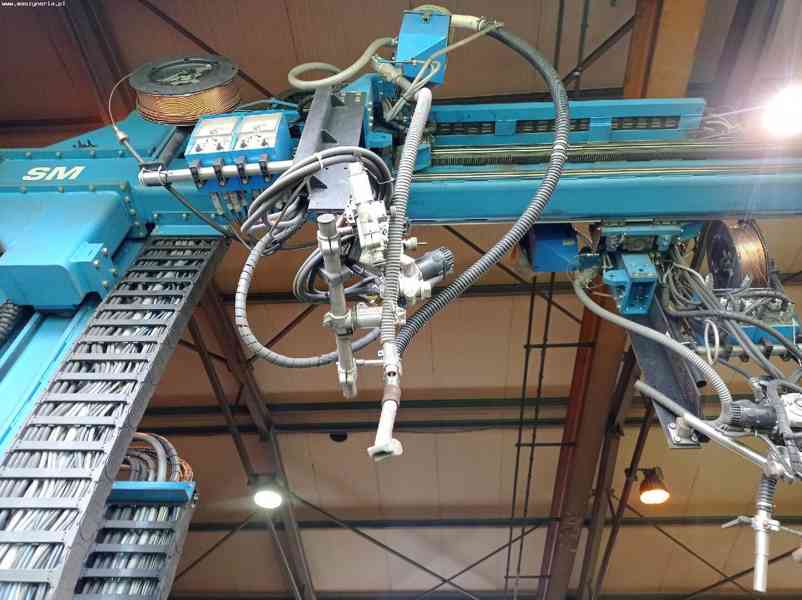

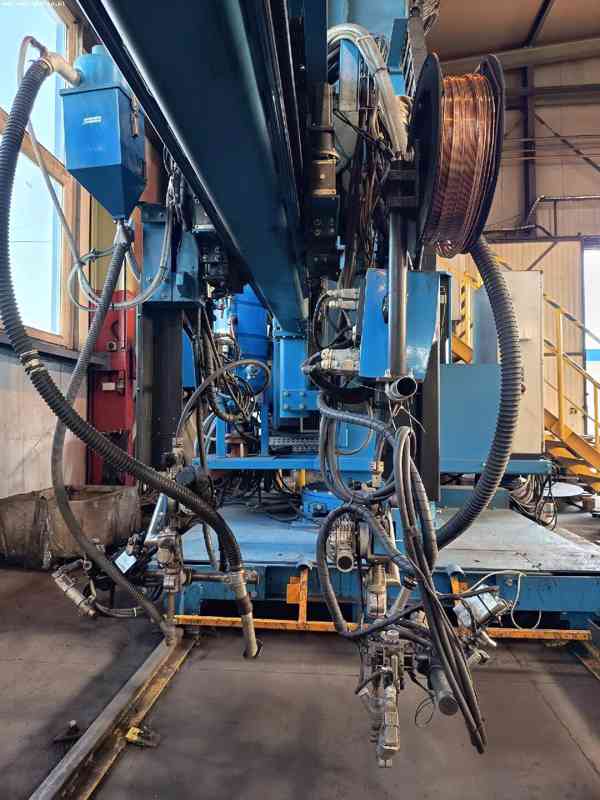

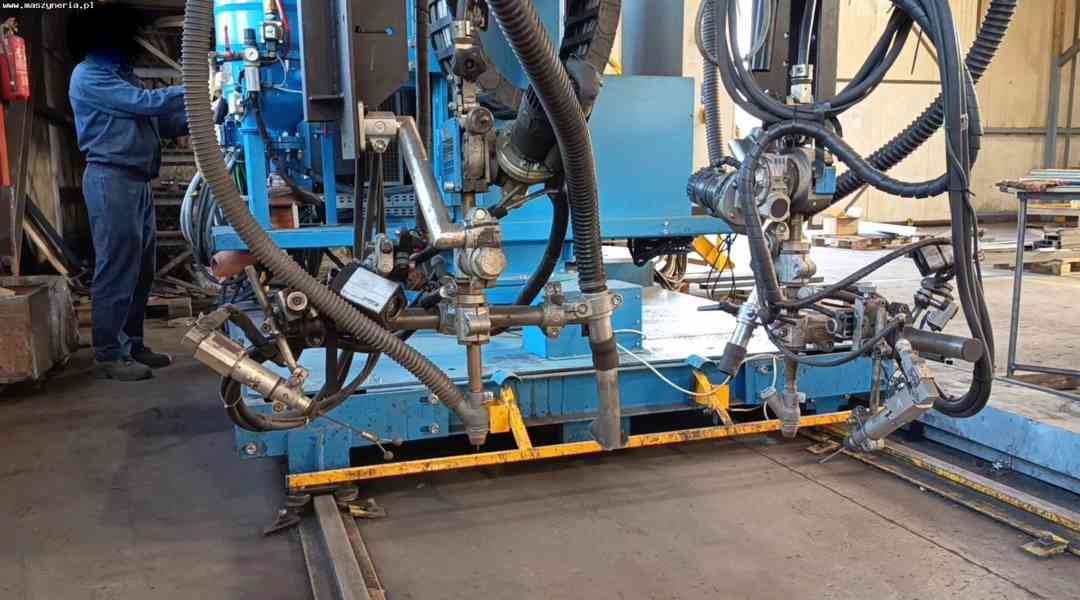

– systém svařovacích hlav

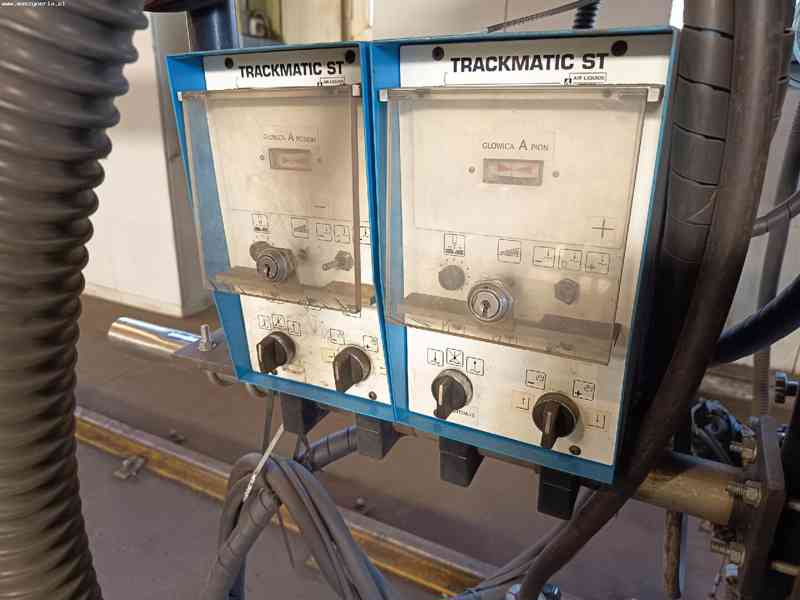

– vyhledávač hran TRACKMATIC ST

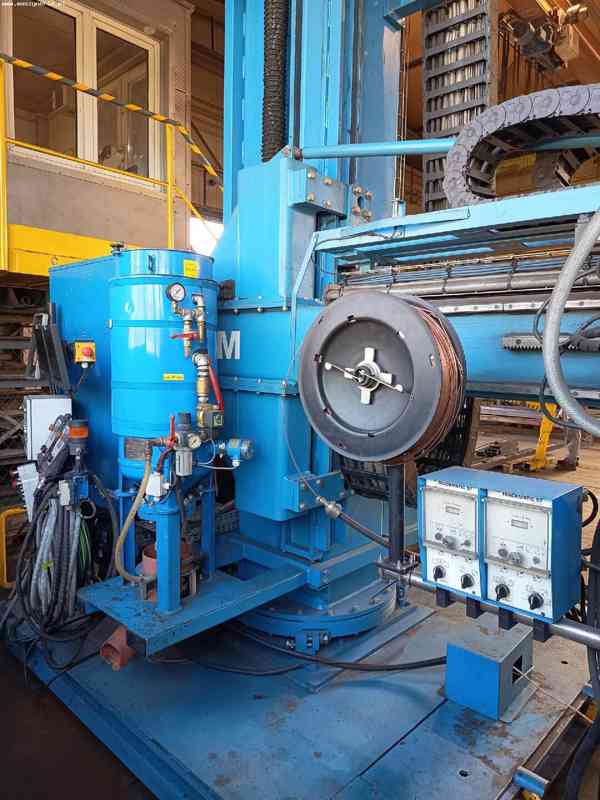

– nádrž na tavidlo FLUXARC 5900
– systém podávání a odsávání tavidla
– podavač drátu AS DX7

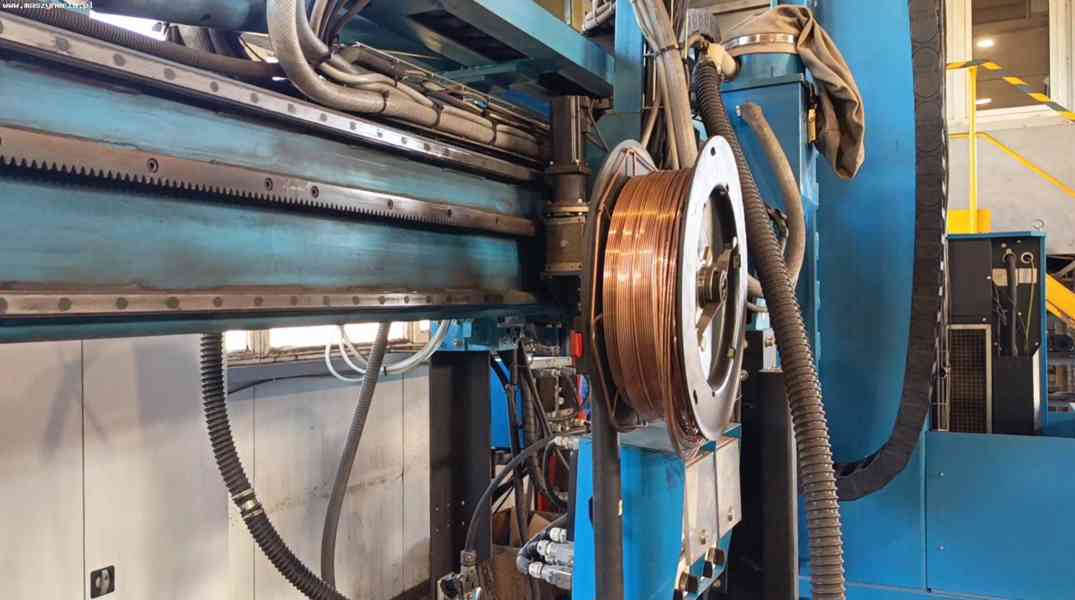

– držák cívky drátu
– mobilní plošina s pohonem
– pohonná jednotka pro vertikální a horizontální pohyb svařovacích hlav
– pohonná jednotka pro vertikální pohyb ramene

Technické údaje jednotlivých částí svařovací stanice pro trubky a nádrže AIR LIQUIDE CB MATIC SM 42X43

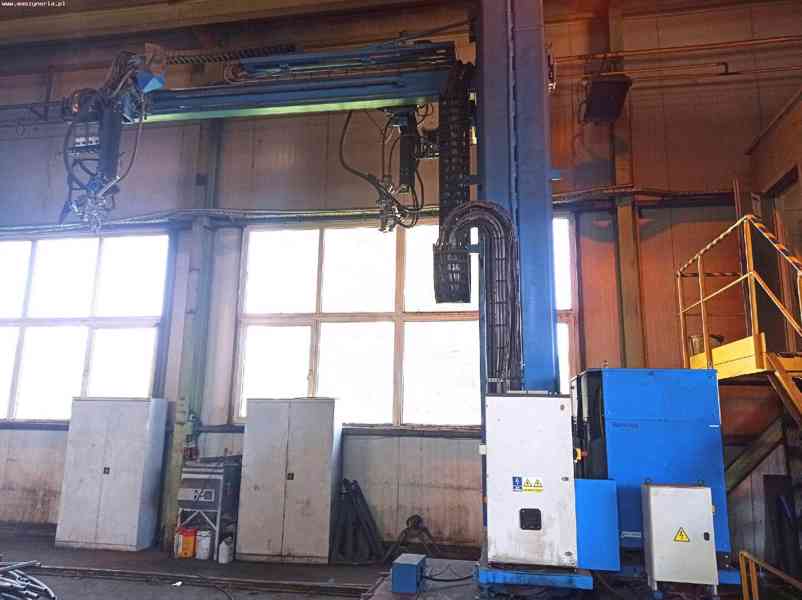

Svařovací sloup AIR LIQUIDE CB-MATIC
- maximální průměr trubky (vnější svařování): 4000 mm
- minimální průměr trubky (vnější svařování): 1200 mm
- minimální průměr trubky (vnitřní svařování): 2000 mm
- maximální délka trubky (vnitřní svařování): 3000 mm
- maximální rozměry I-nosníku s vodorovným průvlakem: 3000 x 800 mm
- maximální rozměry I-nosníku se svislým průvlakem: 1600 x 800 mm
- délka trati: 27 m
- výkon: 125 kW
- napájení: 3x 400 V; 50 Hz
- rozměry (D x V): 6675 x 6450 mm
- hmotnost stroje AIR LIQUIDE CB MATIC: 8500 kg

Invertorová svářečka STARMATIC 1200i AC/DC
- napětí hlavního napájecího obvodu: 400 V (-15 % až +20 %)
- frekvence napětí hlavního napájecího obvodu: 43-63 Hz
- maximální proud 40°C (100%): 1200 A/ 44 V
- zdánlivý výkon: 66,6 kVA
- činný výkon: 62 kW
- efektivní proud hlavního napájecího obvodu: 94,3 A
- napětí naprázdno: 99 V
- účinnost při maximálním proudu: 85%
- účiník při maximálním proudu: 0,93
- stupeň ochrany: IP23S
