Popis

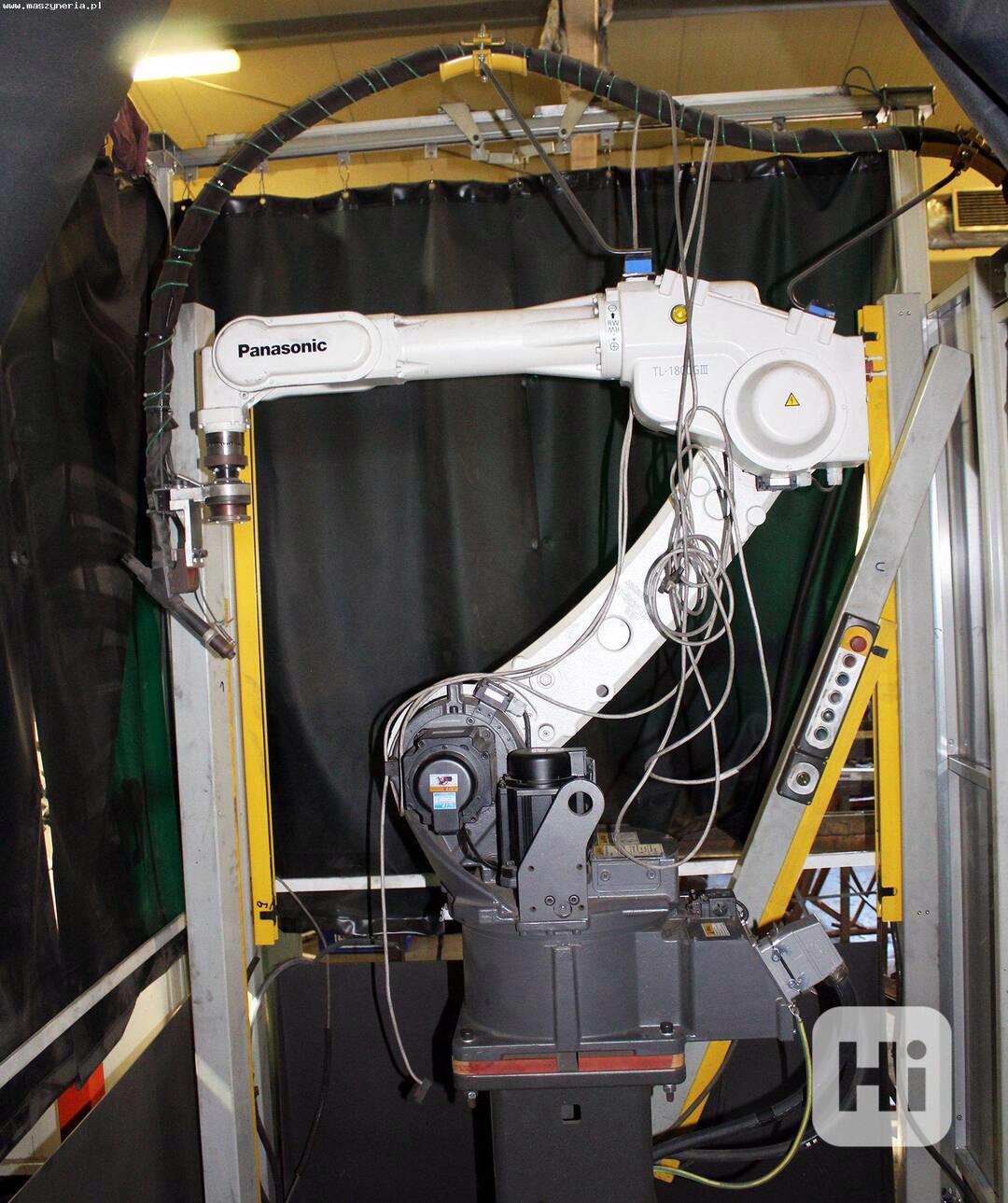

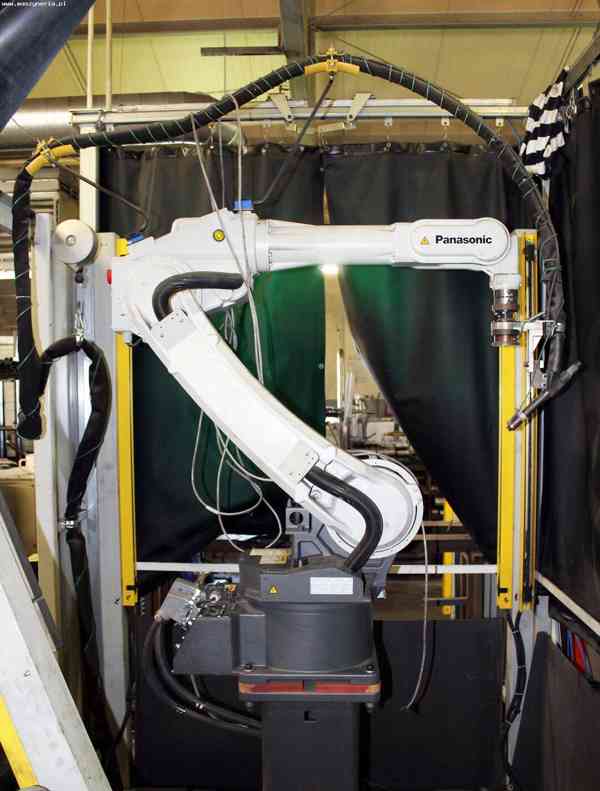

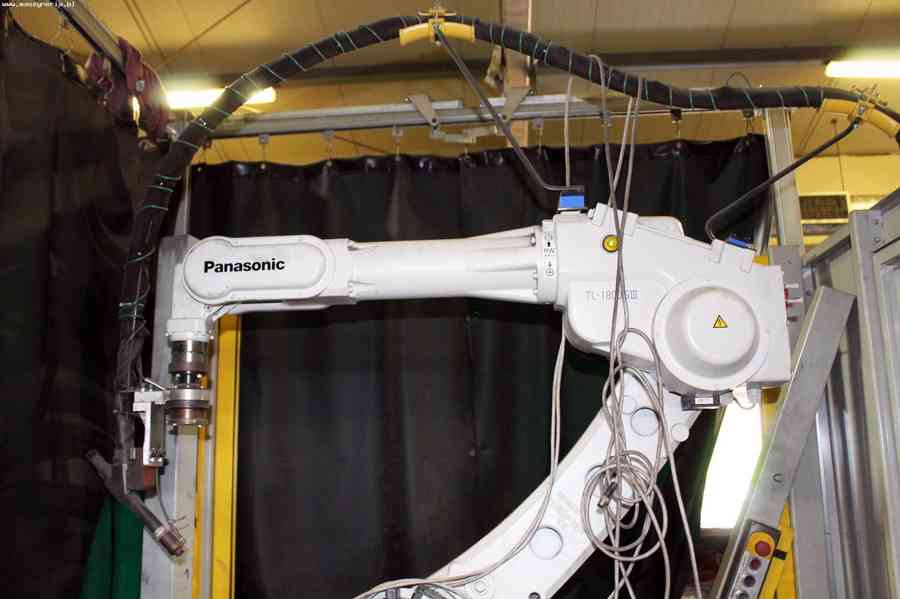

Svařovací robot PANASONIC TL-1800 GIII byl vyroben v roce 2021 v Japonsku společností Panasonic Smart Factory Solutions Co., Ltd.
Technické specifikace robota PANASONIC TL-1800 GIII
- počet os: 6
- maximální užitečné zatížení: 8 kg
- maximální dosah ramene: 1801,8 mm
- rozsah pohybu os robota
osa 1 (rotating trunk): ± 170°
osa 2 (upper arm): -90° / +165°
osa 3 (forearm): -80° / +210°
osa 4 (otočné zápěstí): ± 270°
osa 5 (rotating wrist): -160° / +95°
osa 6 (twisting wrist): ± 400°
- rychlost pohybu osy robota
osa 1 (rotating trunk): 195°/s
osa 2 (upper arm): 197°/s
osa 3 (rotating wrist): 205°/s
osa 4 (rotační zápěstí): 385°/s
osa 5 (bending wrist): 375°/s
osa 6 (twisting wrist): 624°/s
- opakovatelnost polohování: ± 0,08 mm
- hmotnost stroje PANASONIC TL 1800: 215 kg
Vybavení 6osého robota PANASONIC
Řídicí jednotka PANASONIC G3
- počet ovládaných os: 6
- počet digitálních I/O modulů: 40
- stupeň krytí: IP 32
- externí paměť: karta SD, port USB (2 ks)
- power supply: 3x 200 V; 50/60 Hz
- rozměry (D x Š x V): 553 x 550 x 680 mm
- hmotnost: 60 kg

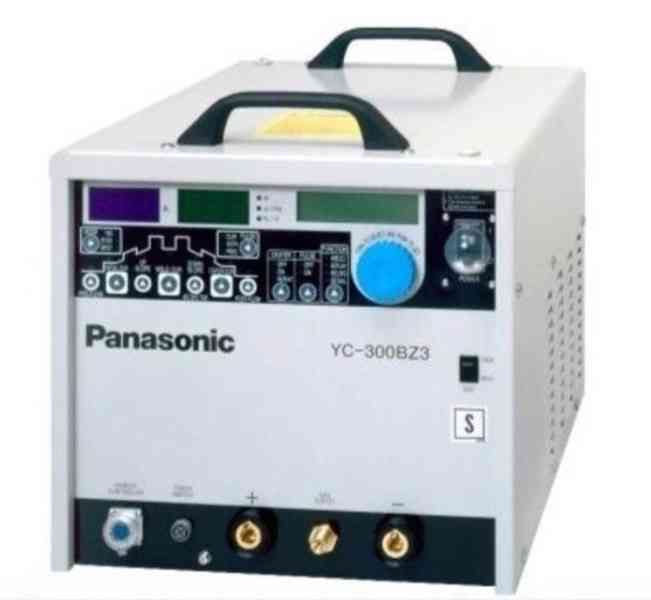

Svařovací zdroj PANASONIC YC-300BZ3
- metoda svařování: DC TIG, DC pulsní TIG
- napětí: 400 VAC
- frekvence: 50/60 Hz
- jmenovitý výkon: 11 kVA
- svařovací proud: 4-300 A
- pracovní cyklus: 40%
- rozměry (D x Š x V): 380 x 510 x 410 mm
- hmotnost: 66 kg

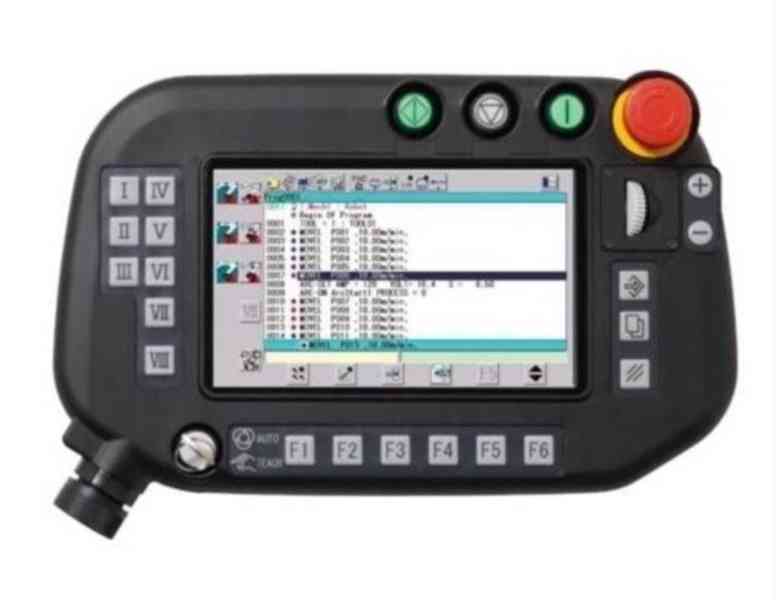

Přenosná řídicí jednotka (pendant)
- 7″ barevná obrazovka LCD
- 6 samostatných tlačítek pro každou osu
- externí paměť: SD karta, USB port (2 ks)
umístění: Polsko
telefon: +48 603 510 566
