Popis

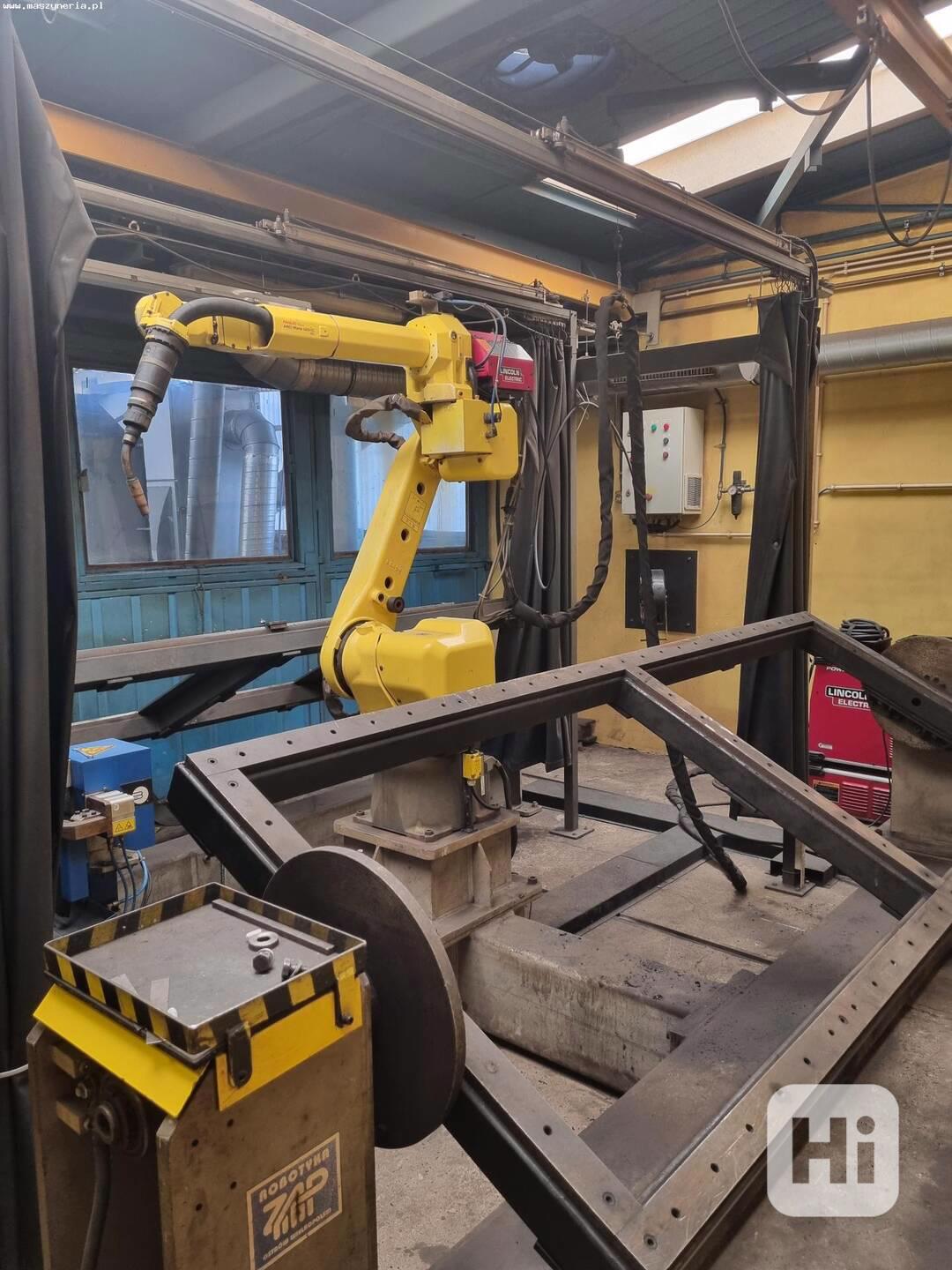

Robotická svařovací stanice FANUC Arc Mate 120iC/12L byla vyrobena v roce 2016.
Robotická svařovací stanice je plně kompletní a skládá se z následujících komponent:

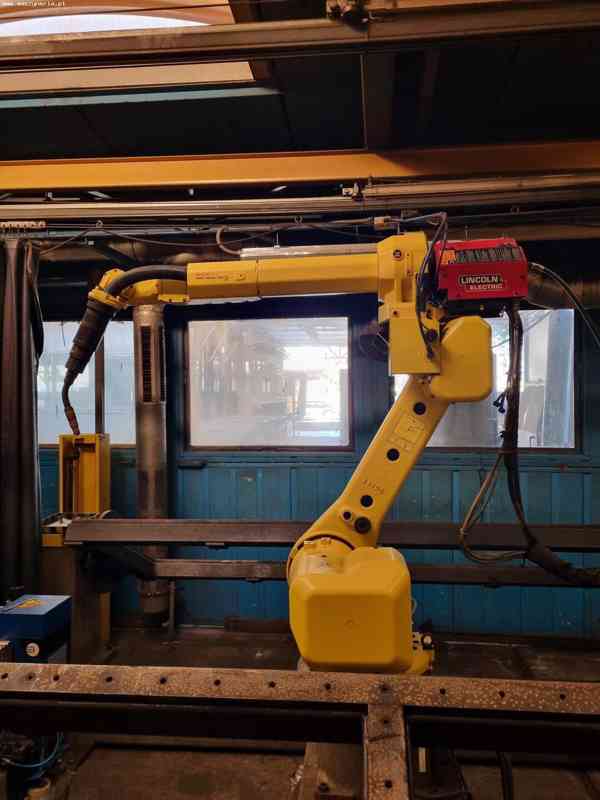

– rameno robota: FANUC Arc Mate 120iC/12L
– řídicí jednotka: FANUC R-30iB
– svařovací polohovadlo: PEH 1-250 (2 ks)

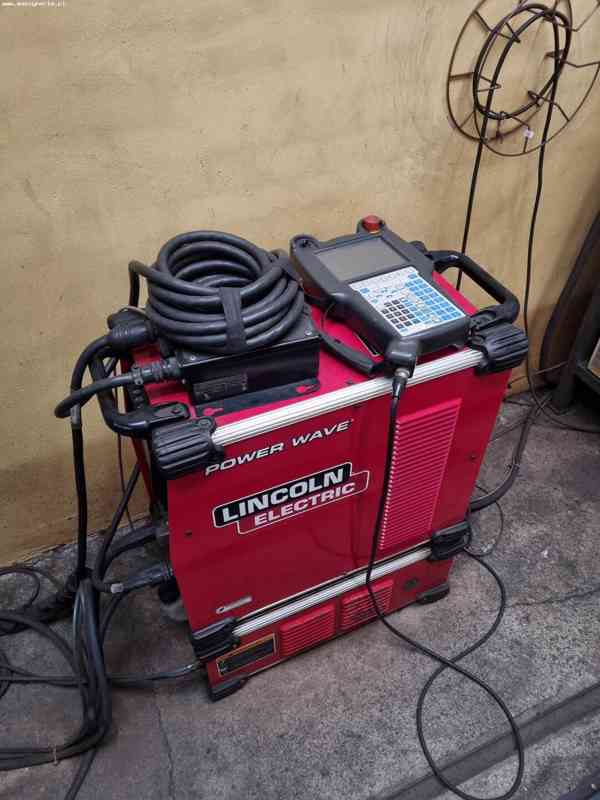

– svářečka: LINCOLN POWER WAVE S500
– kapalinou chlazený svařovací hořák: ABICOR BINZEL ABIROB W500/45
– chladicí jednotka: LINCOLN COOLARC 50
– čisticí stanice pro svařovací hořáky: ABICOR BINZEL BRS-CC
– podavač drátu: LINCOLN 4R100 AUTODRIVE
– kazeta na cívku svařovacího drátu
– světelné závěsy: SICK
– panel obsluhy (2 ks)

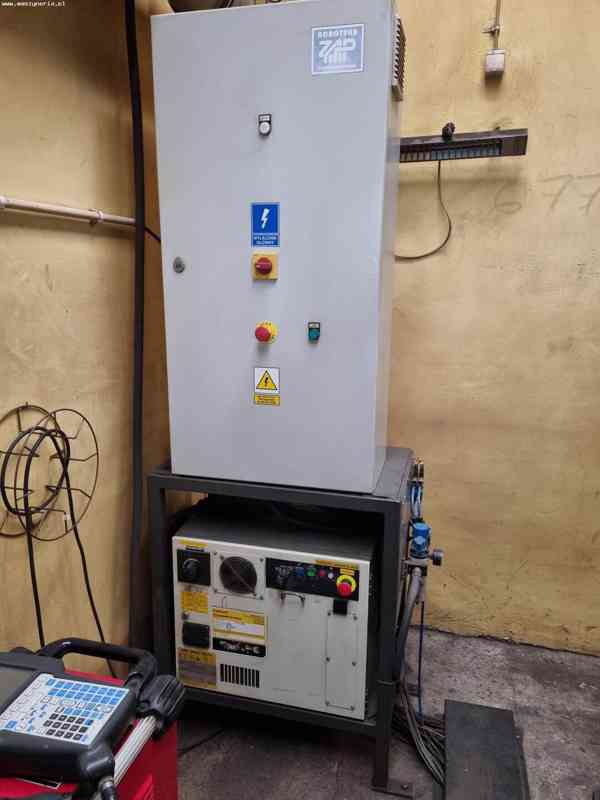

– ovládací skříň
– kryty se servisními dvířky a zámkem s bezpečnostním spínačem
– plošina
Technická specifikace jednotlivých částí svařovací stanice FANUC Arc Mate 120iC/12L
Svařovací robot
počet os: 6
maximální užitečné zatížení: 12 kg
maximální dosah ramene: 2009 mm
rozsah pohybu osy
– osa J1: ± 370°
– osa J2: ± 260°
– osa J3: ± 461°
– osa J4: ± 400°
– osa J5: ± 360°
– osa J6: ± 900°
rychlost pohybu osy
– osa J1: ± 200°/s
– osa J2: ± 175°/s
– osa J3: ± 190°/s
– osa J4: ± 430°/s
– osa J5: ± 430°/s
– osa J6: ± 630°/s
přesnost opakovatelnosti pohybu: ± 0,008 mm
balíček Collision Guard Package
balíček High Sensitive Collision Detection Package
systém proti kolizi
hmotnost: 250 kg
Horizontální svařovací polohovadlo
počet os: 1
maximální hmotnost obrobku: 500 kg
pracovní plocha (D x Š): 2000 x 1000 mm
vzdálenost mezi disky: 2620 mm
opakovatelnost polohování: ± 0,15 mm
nastavení rychlosti otáčení kotouče: servopohon
pohon otáčení kotouče: elektrický
napájení: 3x 400 V; 16 A
rozměry (D x Š x V): 3533 x 540 x 898 mm
hmotnost: cca 1000 kg
Svařovací zdroj
napájení: 3x 230/400/460 V; 50-60 Hz
maximální proud (40%/100%): 550/450 A
rozměry (D x Š x V): 571 x 355 x 630 mm
hmotnost: 68 kg
