Popis

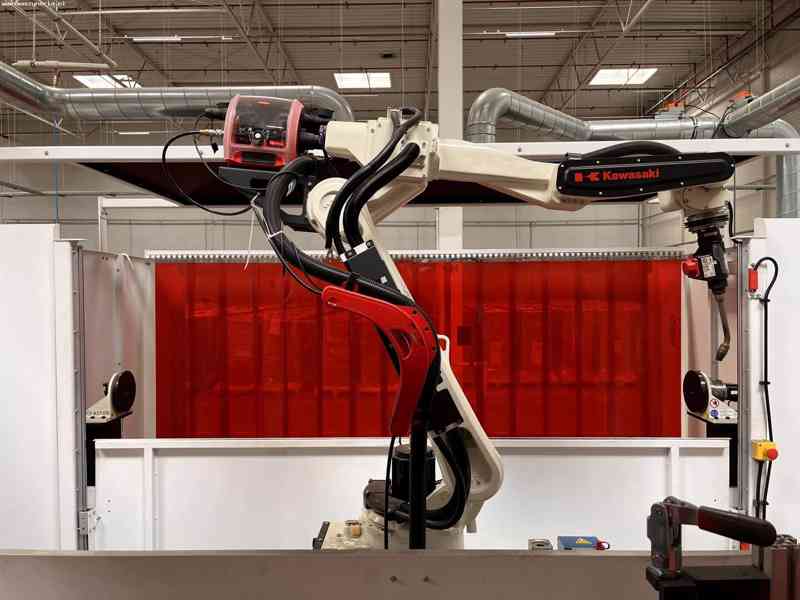

Robotická svařovací stanice KAWASAKI BA006L-A byla vyrobena v roce 2022.

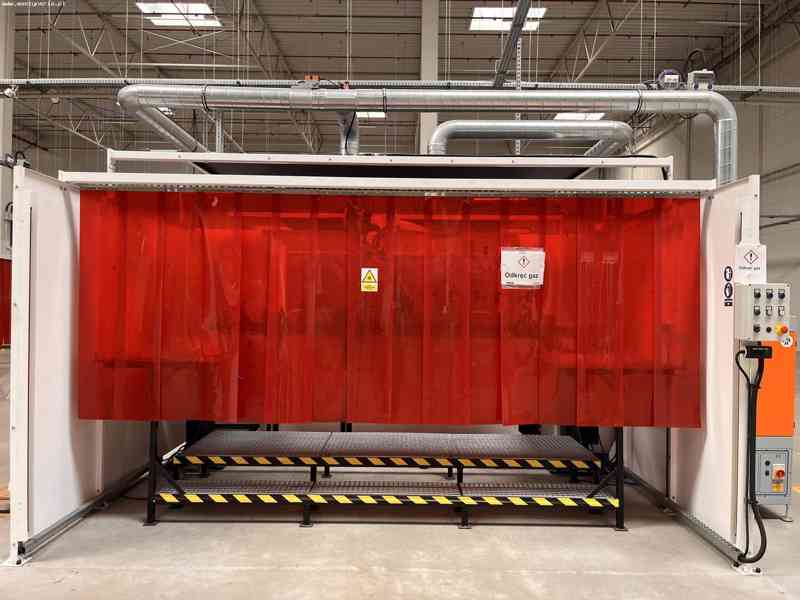

Nabízená robotická svařovací buňka je plně kompletní a skládá se z následujících komponent:
– rameno robota: KAWASAKI 3BA006L-AC01

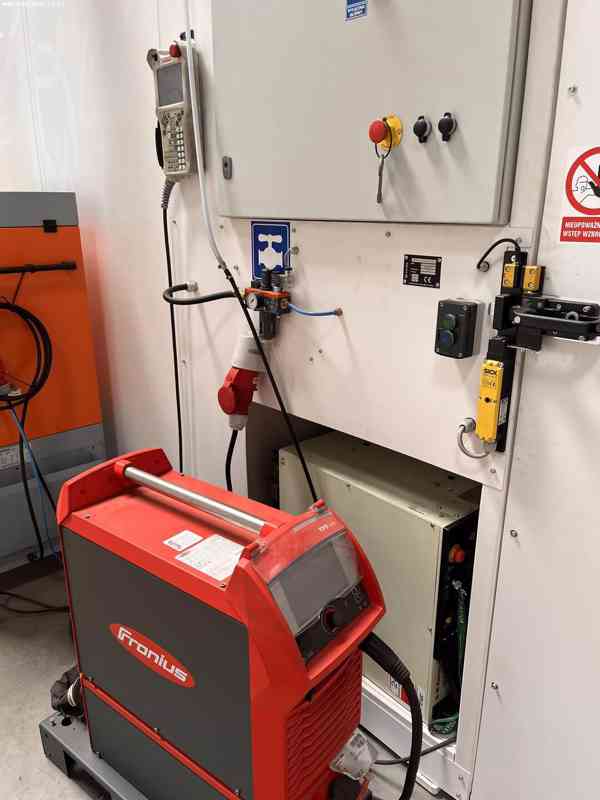

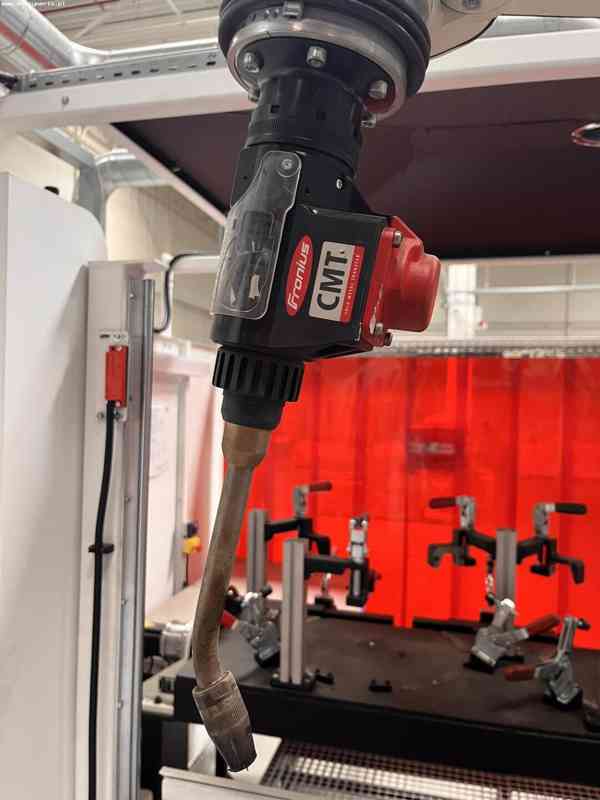

– svářečka MIG/MAG: FRONIUS TPS 400i
– svařovací polohovadlo: ASTOR PST250E-H1 (2 ks.)

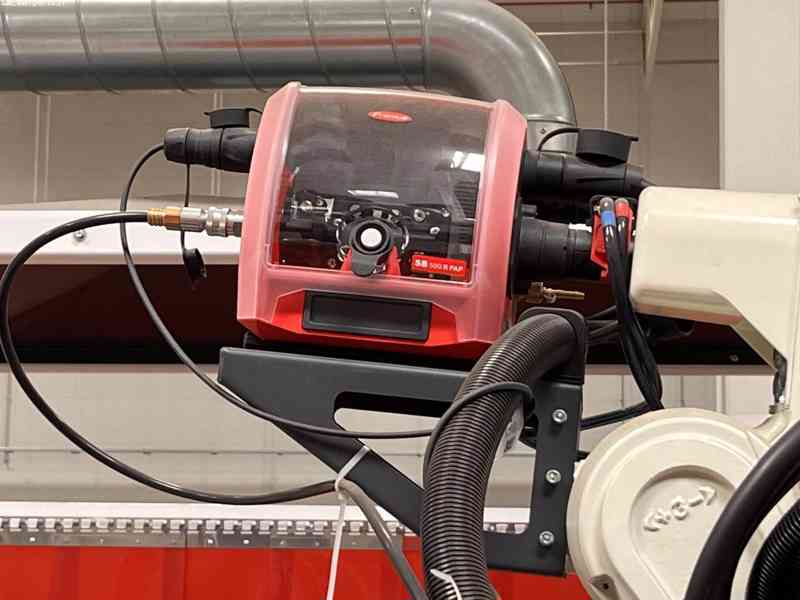

– podavač drátu
– chladicí jednotka: FRONIUS CU

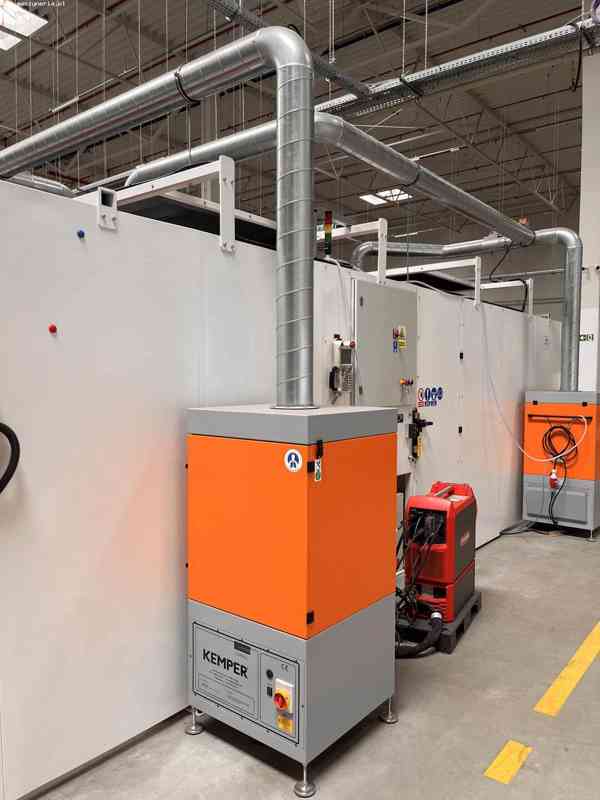

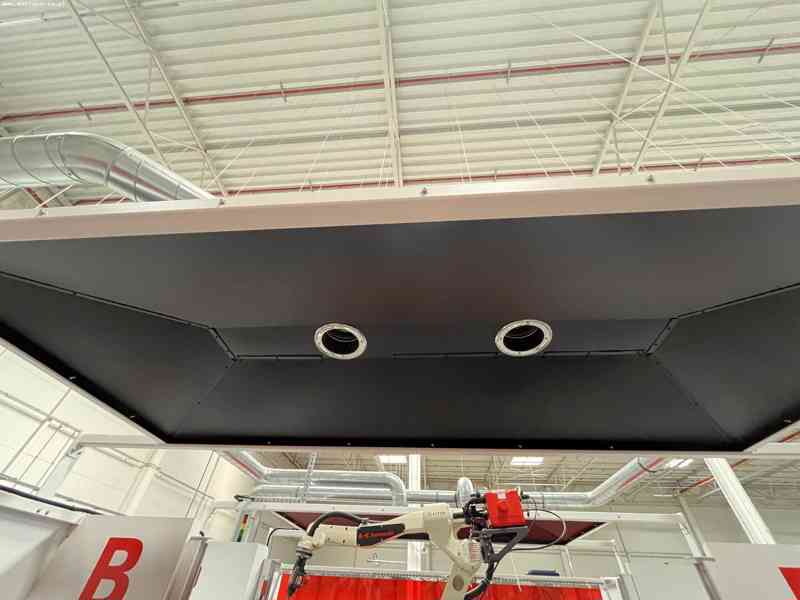

– odsavač svářečského dýmu: KEMPER FilterCell XL (2 ks.)
– kryty s bezpečnostním spínačem
Technické údaje jednotlivých částí svařovací stanice KAWASAKI BA006L-A

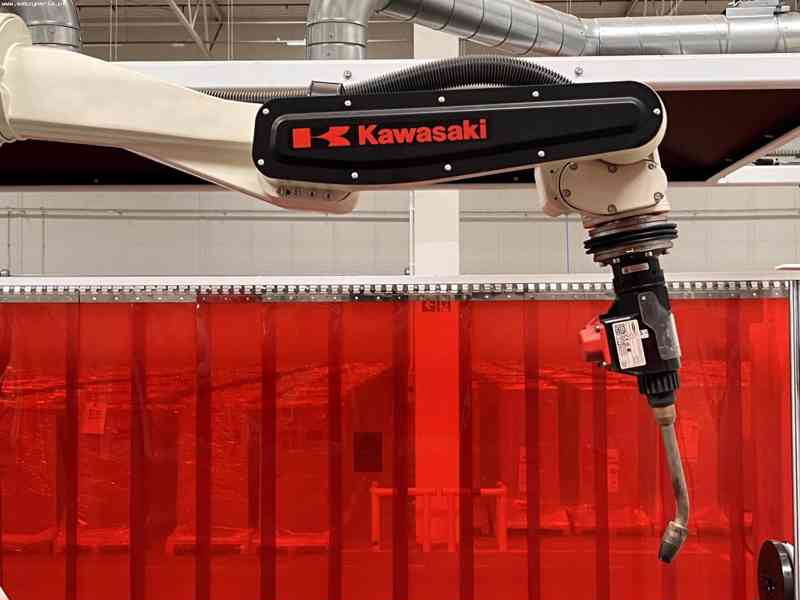

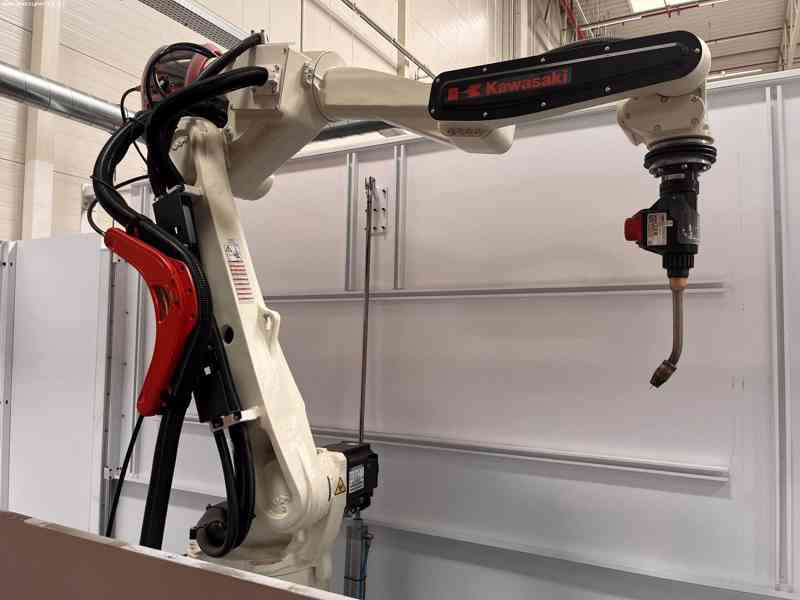

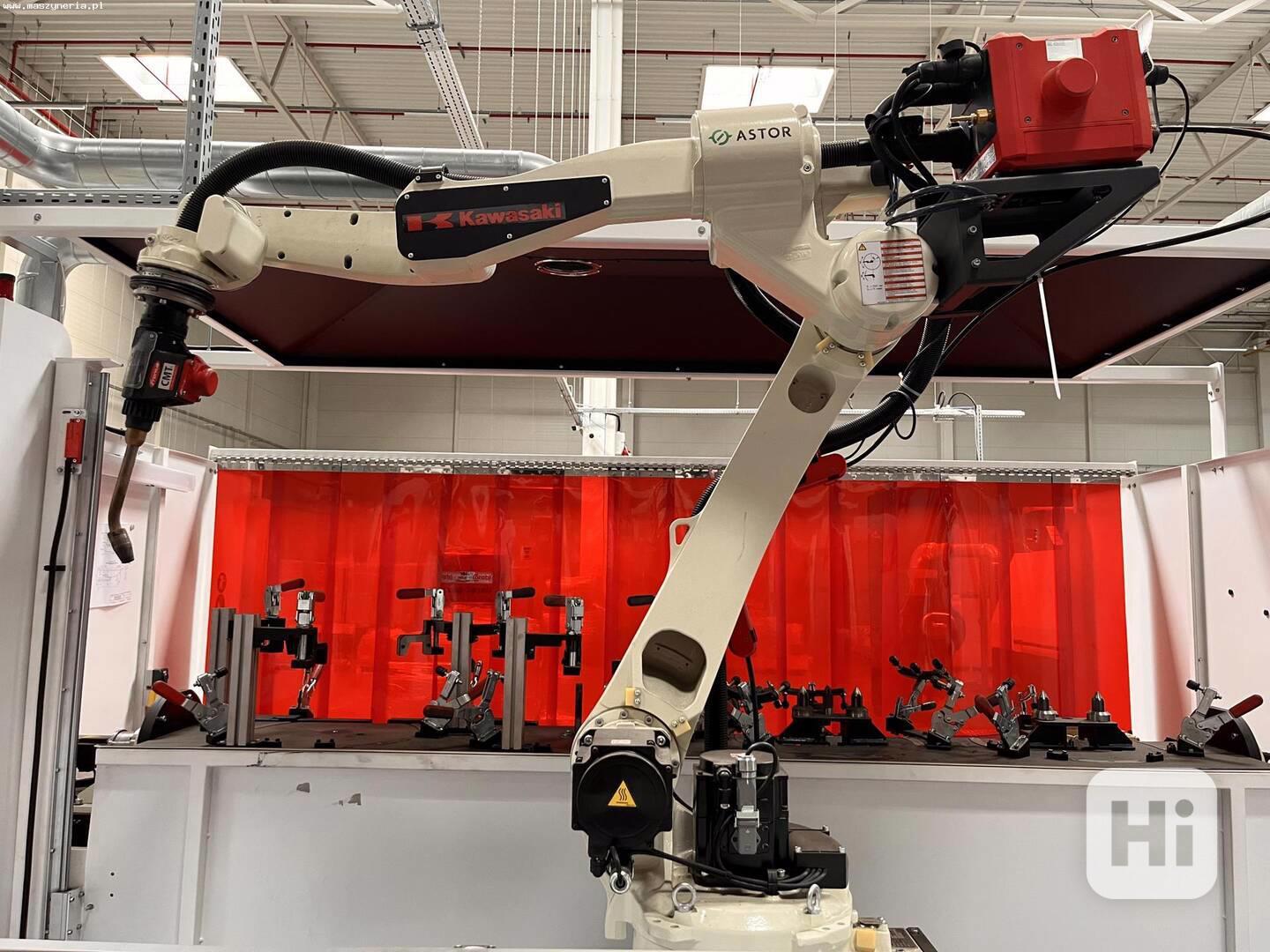

Svařovací robot
- počet os: 6
- maximální užitečné zatížení: 6 kg
- maximální dosah ramene: 2036 mm
- rozsah pohybu osy
osa JT1: ± 165°
osa JT2: + 150° / -90°
osa JT3: + 90° / -175°
osa JT4: ± 180°
osa JT5: ± 135°
osa JT6: ± 360°
- rychlost pohybu osy
osa JT1: 210°/s
osa JT2: 210°/s
osa JT3: 220°/s
osa JT4: 430°/s
osa JT5: 430°/s
osa JT6: 650°/s
- opakovatelnost polohování: ± 0,08 mm
- montáž: podlaha, strop
- okolní teplota: 0-45°C
- relativní vlhkost: 35-85%
- hmotnost: 160 kg

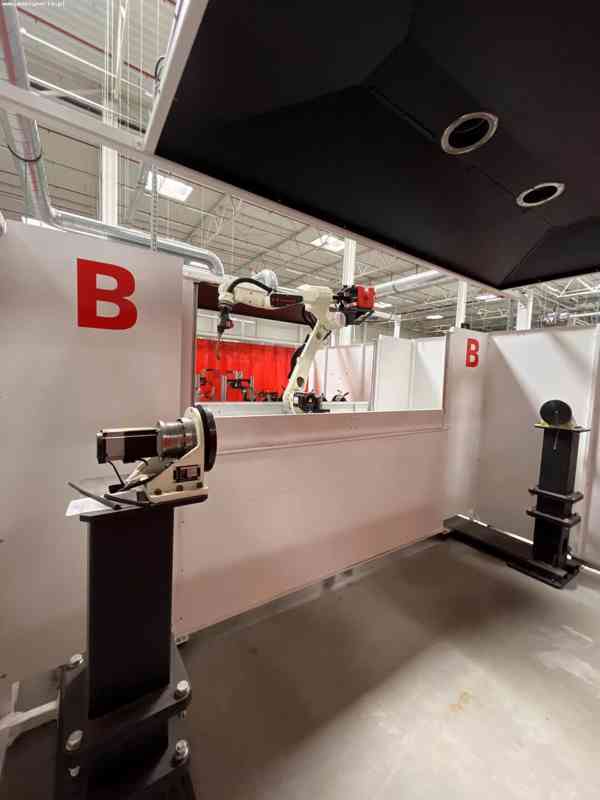

Svařovací polohovadlo
- maximální užitečné zatížení: 250 kg
- počet os: 1
- rozsah pohybu osy: ± 360°
- maximální rychlost otáčení osy: 180°/s
- výška osy: 131 mm
- maximální vzdálenost od těžiště k ose: 105 mm
- opakovatelnost polohování: ± 0,05 mm
- maximální ohybový moment ložiska: 784 Nm
Svářečka MIG/MAG
- síťové napětí: 3x 400 V
- síťová frekvence: 50-60 Hz
- maximální svařovací proud: 400 A
- minimální svařovací proud: 3 A
- svařovací proud při 40°C (40%/60%/100%): 400/360/320 A
- napětí naprázdno: 75 V
- pracovní napětí MIG/MAG: 14,2-34 V
- dotykový displej s personalizovaným menu ve více než 30 jazycích
- vodní chlazení
Odsávací jednotka
- výkon: 1000 m3/h
- maximální tlak stlačeného vzduchu: 6 bar
- minimální tlak stlačeného vzduchu: 5 bar
umístění: Polsko
telefon: +48 603 510 566
