Popis
Robotická svařovací buňka KAWASAKI BA006L-A byla vyrobena v roce 2021.

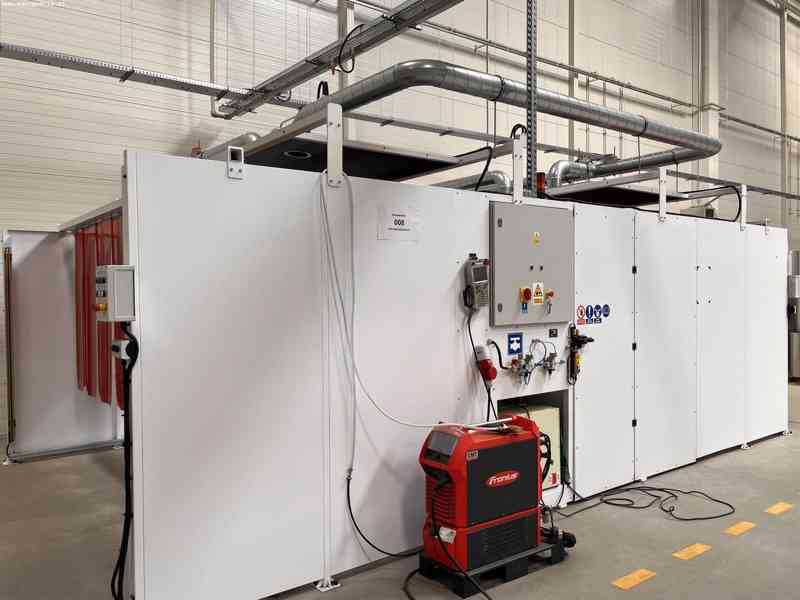

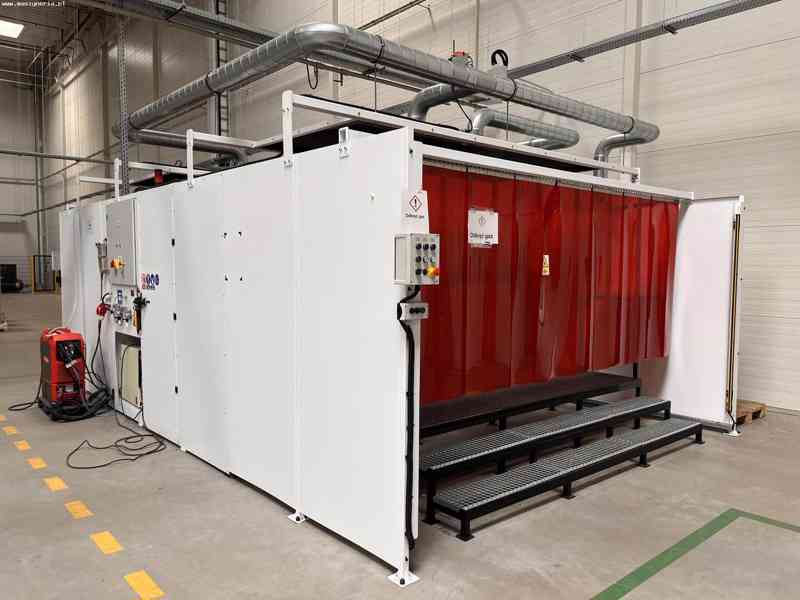

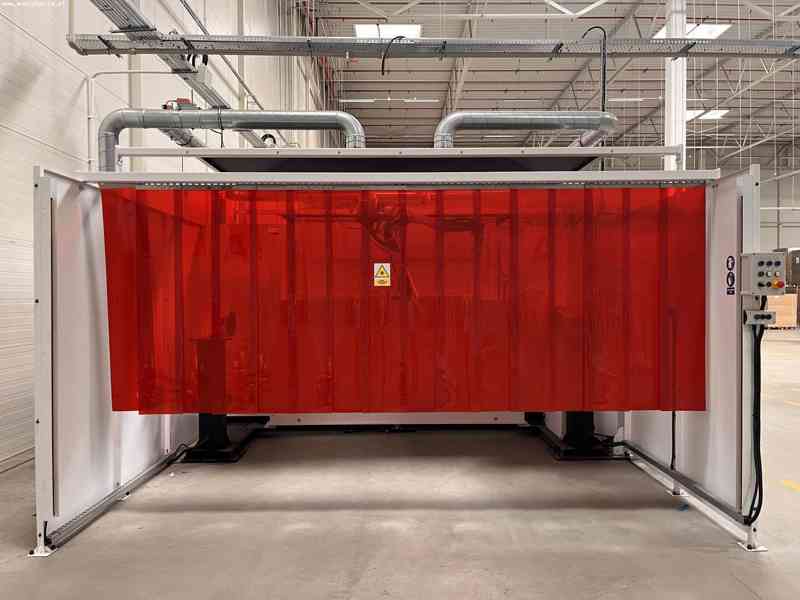

Robotická svařovací stanice se skládá z následujících komponent:
– rameno robota: KAWASAKI 3BA006L-AC01
– svařovací polohovadlo: ASTOR PST250E-H1 (2 ks)
– svářečka MIG/MAG: FRONIUS TPS 400i
– podavač drátu: FRONIUS WF 25i REEL R /4R/G/W
– pohonná jednotka push-pull: FRONIUS WF 60i Robacta Drive CMT/W
– chladicí jednotka: FRONIUS CU

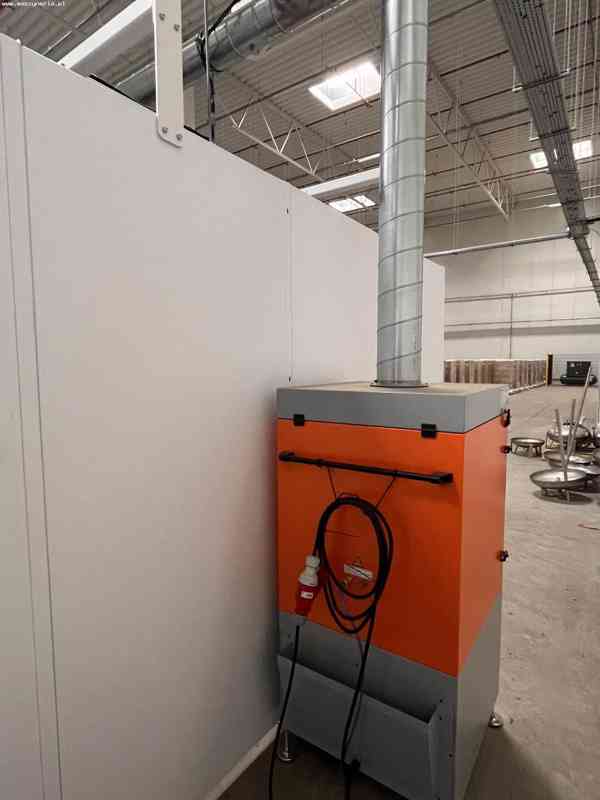

– odsavač svářečského dýmu: KEMPER FilterCell XL (2 ks)

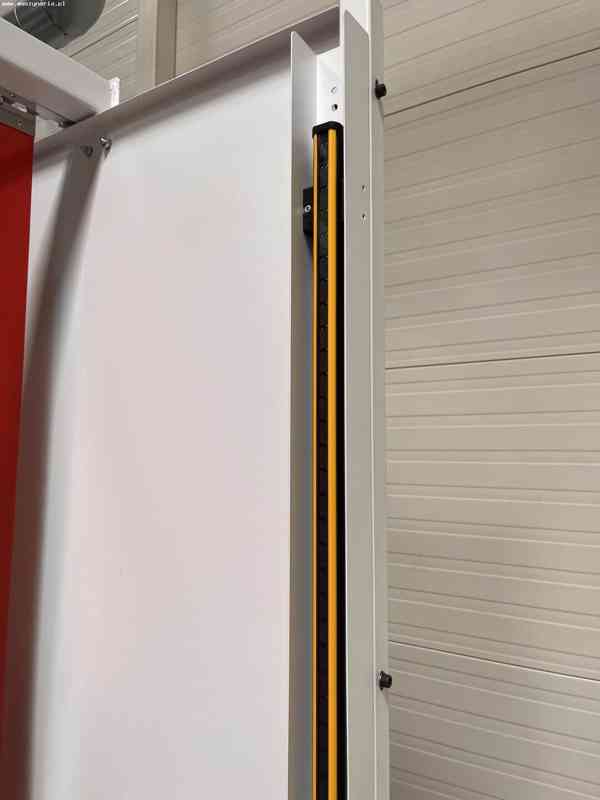

– světelné závěsy: SICK
– pevné kryty s bezpečnostním spínačem
Technická specifikace jednotlivých částí svařovací stanice KAWASAKI BA006L-A

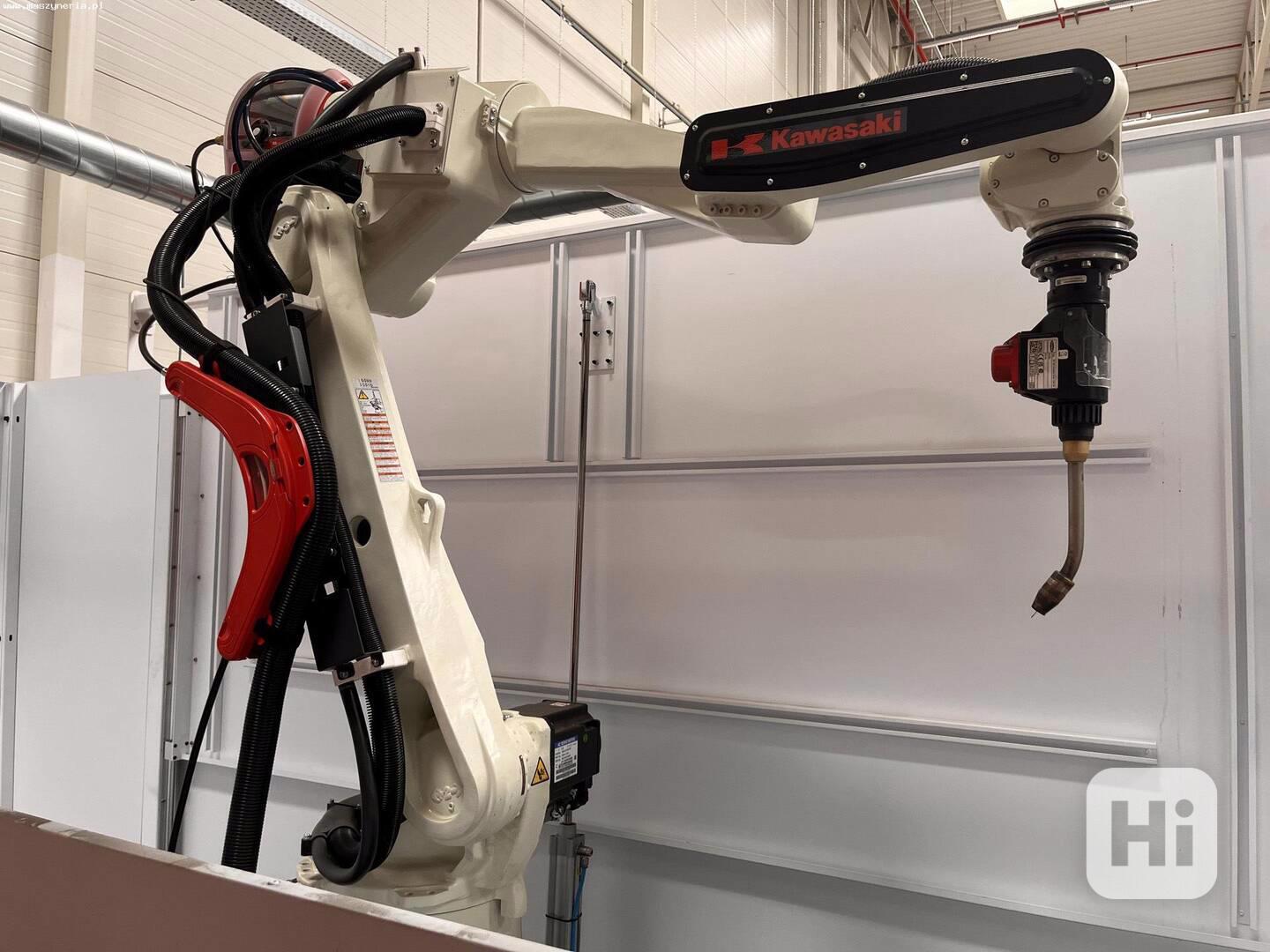

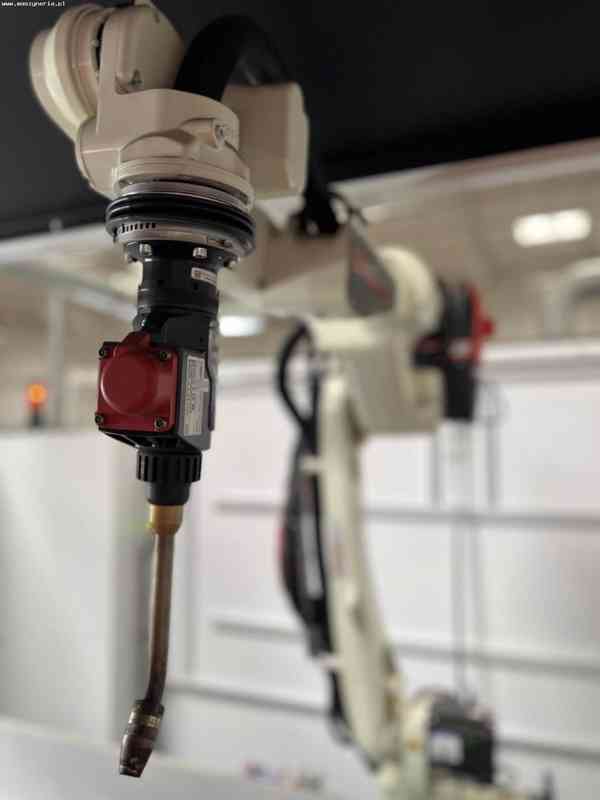

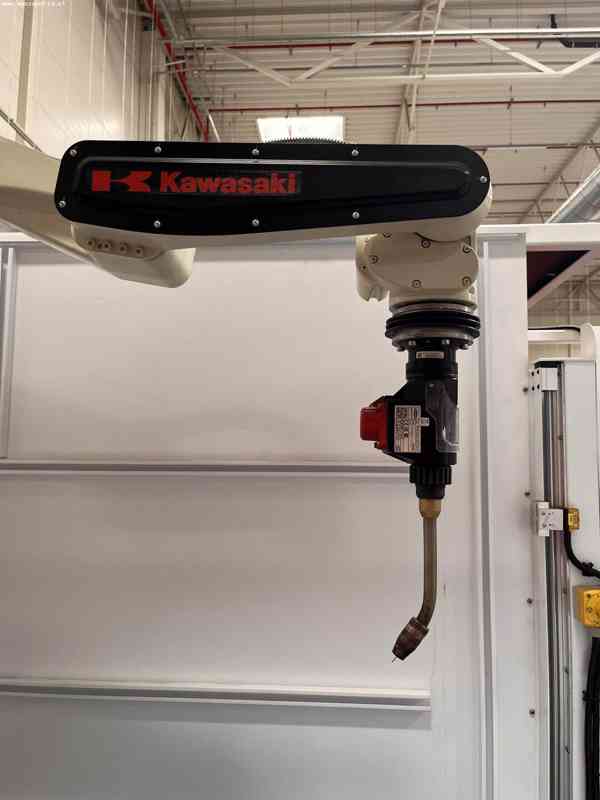

Svařovací robot
počet os: 6
maximální užitečné zatížení: 6 kg
maximální dosah ramene: 2036 mm
rozsah pohybu osy
– osa JT1: ± 165°
– osa JT2: + 150° / -90°
– osa JT3: + 90° / -175°
– osa JT4: ± 180°
– osa JT5: ± 135°
– osa JT6: ± 360°
rychlost pohybu osy
– osa JT1: 210°/s
– osa JT2: 210°/s
– osa JT3: 220°/s
– osa JT4: 430°/s
– osa JT5: 430°/s
– osa JT6: 650°/s
opakovatelnost polohování: ± 0,08 mm
montáž: podlaha, strop
okolní teplota: 0-45°C
relativní vlhkost: 35-85%
hmotnost: 160 kg

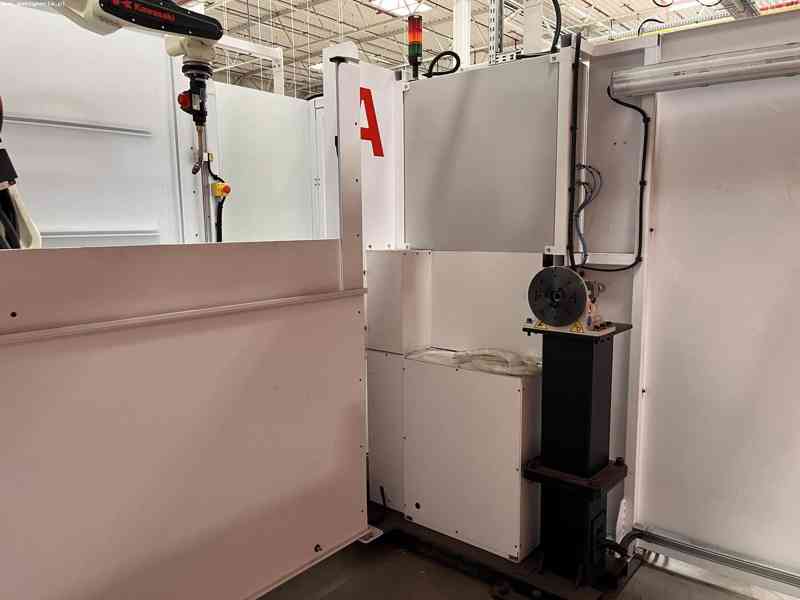

Svařovací polohovadlo
maximální užitečné zatížení: 250 kg
počet os: 1
rozsah pohybu osy: ± 360°
maximální rychlost otáčení osy: 180°/s
výška osy: 131 mm
maximální vzdálenost od těžiště k ose: 105 mm
opakovatelnost polohování: ± 0,05 mm
maximální ohybový moment ložiska: 784 Nm
Svářečka MIG/MAG
síťové napětí: 3x 400 V
síťová frekvence: 50-60 Hz
maximální svařovací proud: 400 A
minimální svařovací proud: 3 A
svařovací proud při 40°C (40%/60%/100%): 400/360/320 A
napětí naprázdno: 75 V
pracovní napětí MIG/MAG: 14,2-34 V
dotykový displej s personalizovaným menu ve více než 30 jazycích
vodní chlazení
Odsávací jednotka
výkon: 1000 m3/h
maximální tlak stlačeného vzduchu: 6 bar
minimální tlak stlačeného vzduchu: 5 bar
napájení: 3x 400 V; 50 Hz
hmotnost: 135 kg
