Popis

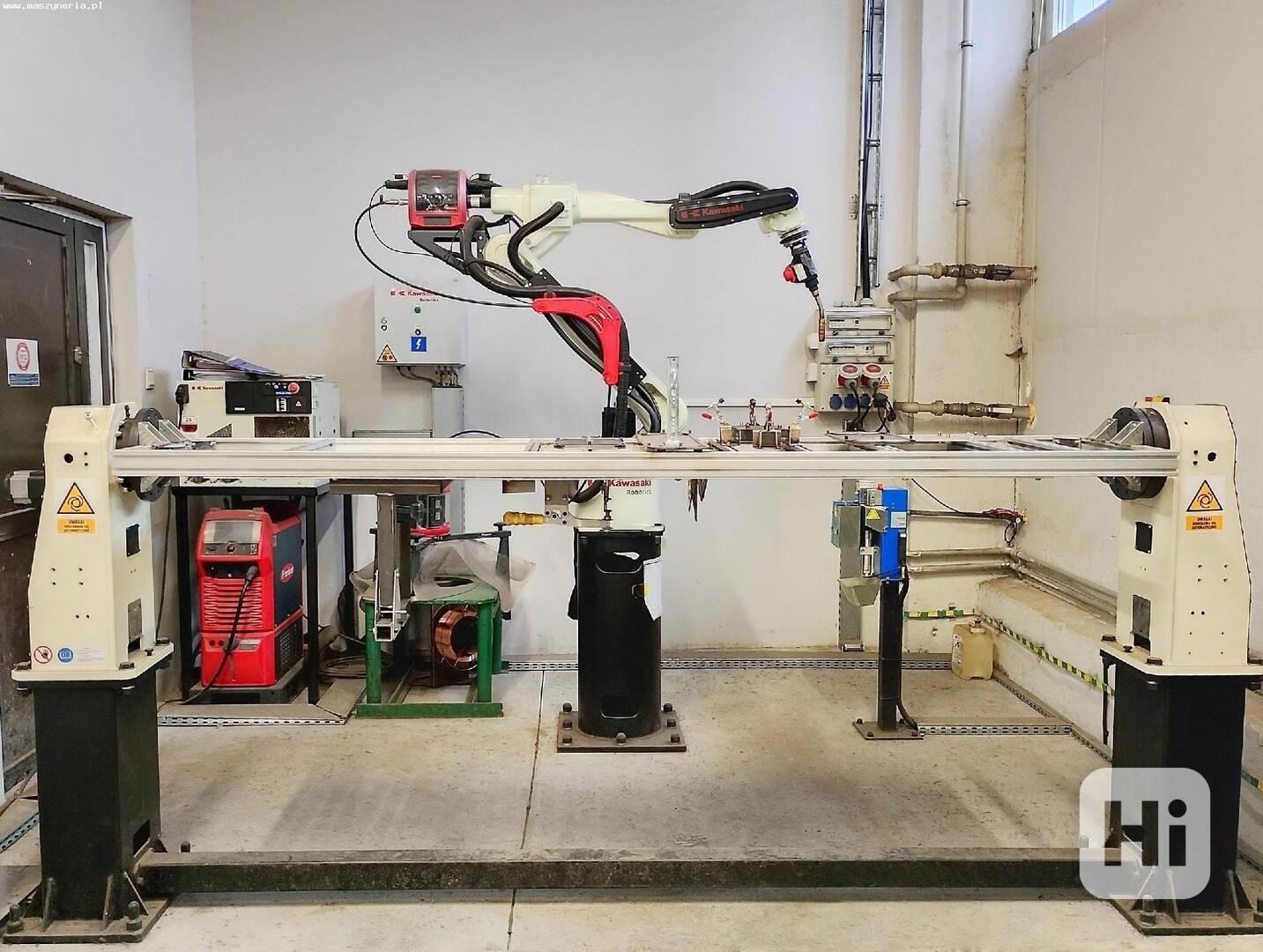

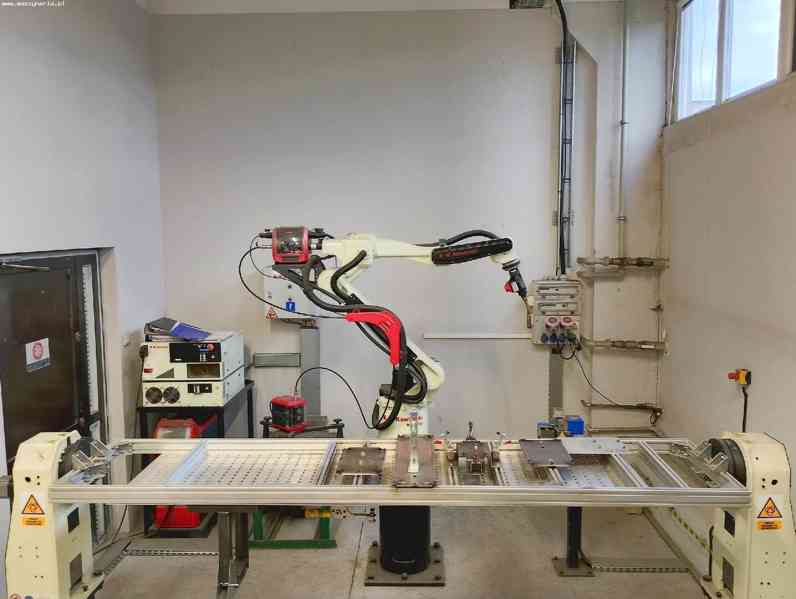

Robotická svařovací stanice KAWASAKI BA006L byla vyrobena v roce 2019 v Číně společností Kawasaki Robotics.
Robotická svařovací stanice se skládá z následujících komponent:
– rameno robota: KAWASAKI 3BA006L-AC01
– řídicí jednotka: KAWASAKI 30E01G-AC01
– svářečka: FRONIUS TPS 400i
– svařovací polohovadlo: ASTOR PST250-H1 (2 ks)

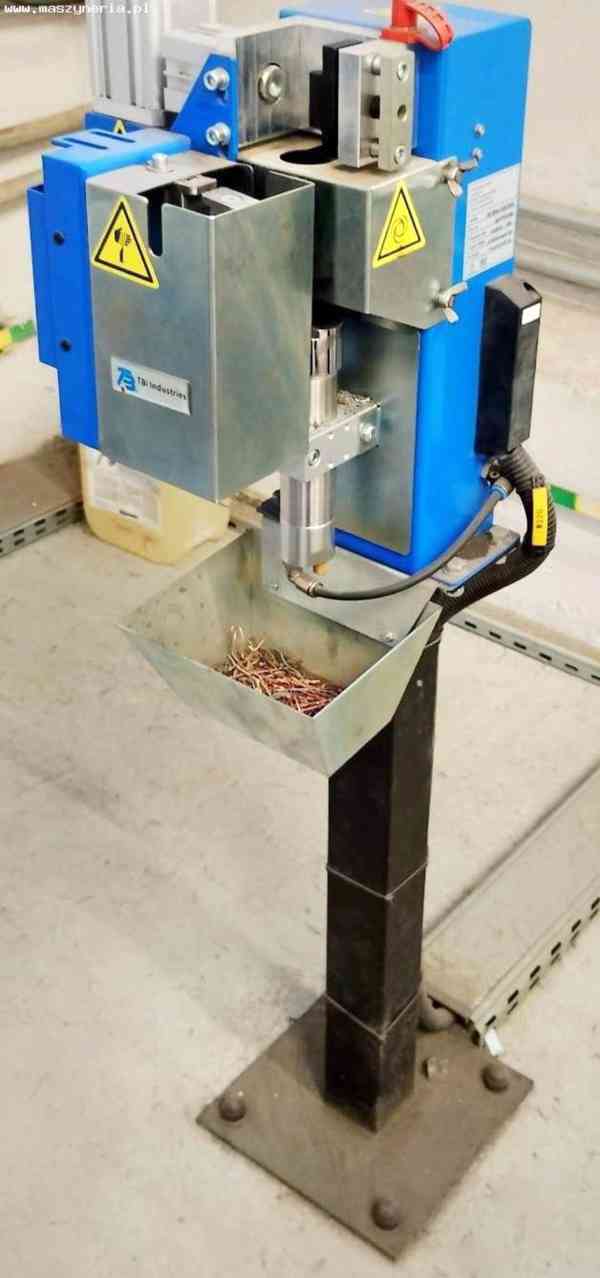

– stanice pro čištění hořáků: TBi BRG-2

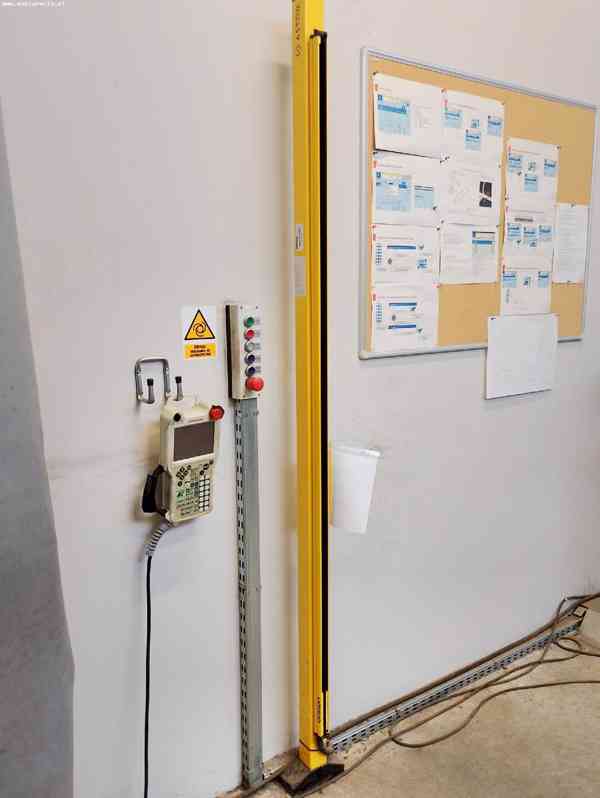

– světelné závěsy
– přenosná řídicí jednotka (pendant)
Technické údaje jednotlivých částí robotické svařovací stanice KAWASAKI BA006L

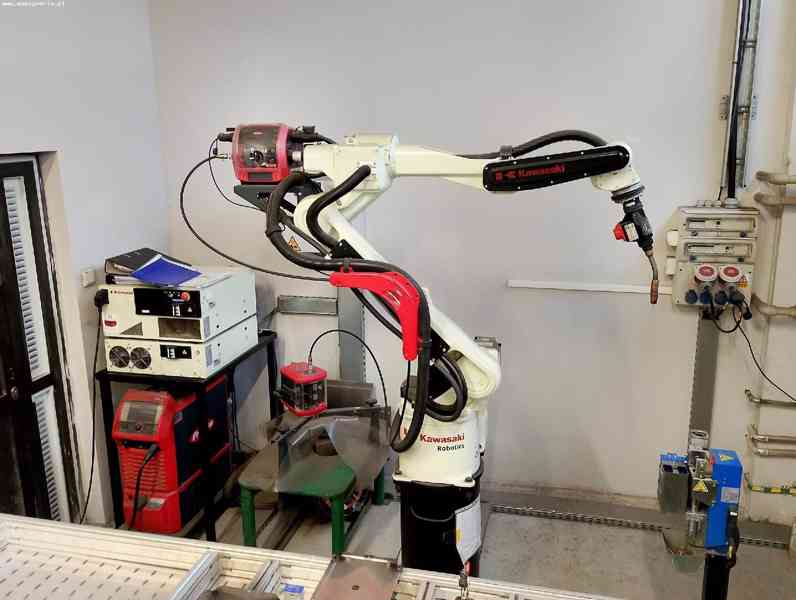

Svařovací robot
- počet os: 6
- maximální užitečné zatížení: 6 kg
- maximální dosah ramene: 2036 mm
- rozsah pohybu osy
osa JT1: ± 165°
osa JT2: + 150° / -90°
osa JT3: + 90° / -175°
osa JT4: ± 180°
osa JT5: ± 135°
osa JT6: ± 360°
- rychlost pohybu osy
osa JT1: 210°/s
osa JT2: 210°/s
osa JT3: 220°/s
osa JT4: 430°/s
osa JT5: 430°/s
osa JT6: 650°/s
- opakovatelnost polohování: ± 0,08 mm
- montáž: podlaha, strop
- okolní teplota: 0-45°C
- relativní vlhkost: 35-85%
- hmotnost stroje KAWASAKI BA006L-A: 160 kg
- hmotnost řídicí jednotky: 40 kg

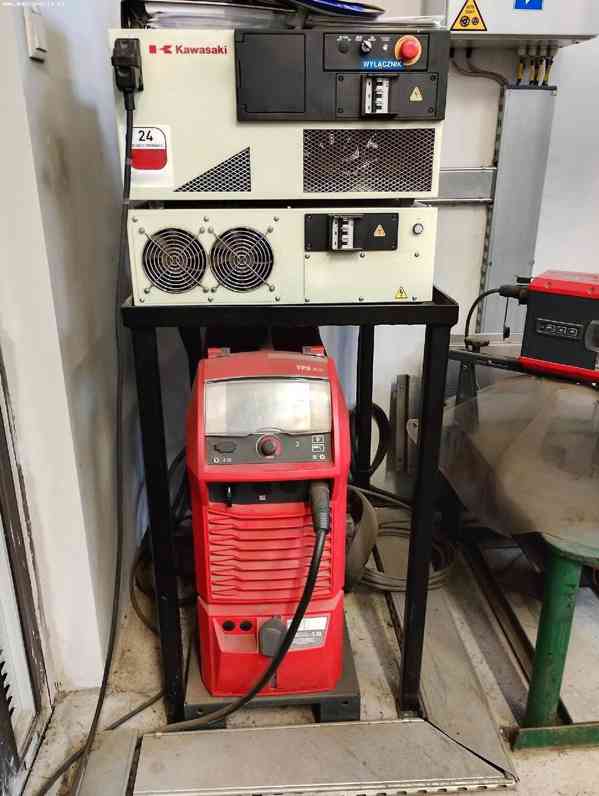

Svářečka MIG/MAG
- maximální svařovací proud: 400 A
- svařovací proud / pracovní cyklus [10 min /40°C]: 400 A/ 40%
- svařovací proud / pracovní cyklus [10 min /40°C]: 360 A/ 60%
- svařovací proud / pracovní cyklus [10 min /40°C]: 320 A/ 100%
- výstupní napětí MIG/MAG: 14,2-34,0 V
- síťová frekvence: 50-60 Hz
- síťové napětí: 3x 400 V
- hmotnost stroje: 36,5 kg
Svařovací polohovadlo
- maximální užitečné zatížení: 250 kg
- počet os: 1
- maximální rychlost otáčení osy: 180°/s
- hmotnost stroje: 150 kg
